[Spring MVC] Spring MVC 구조

Spring MVC 구조 및 흐름

전체적인 Spring MVC 구조와 동작 흐름에 대해 알아보자

배경지식

간단히 Spring MVC가 무엇인지 살펴보자

MVC 패턴?

• 애플리케이션 개발 시에 사용하는 디자인 패턴
• 애플리케이션 개발 영역을 Model, View, Controller로 나눠 각 역할에 따른 코드를 분리한다
  • Controller는 Client의 요청을 직접 전달받는 엔드포인트로 Model과 View를 연결해준다
  • View는 Model을 이용하여 Client가 보는 화면에 각종 Resource를 보여주는 역할을 수행한다
  • Model은 비즈니스 로직 처리결과 등의 데이터를 담아 View에게 전달하는 역할이다
• 하나의 파일에 모든 코드를 집어넣었던 것과 비교하면 유지보수성 측면에서 확실한 이점이 존재한다

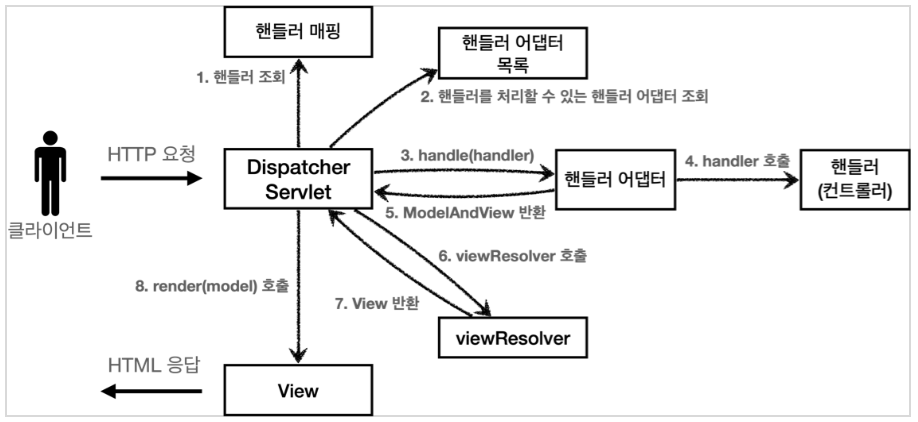

Spring MVC 구조 및 흐름

우선 Spring MVC의 주요 요소들에 대해 간단히 용어정리해본 후 전체적인 처리 흐름에 대해 살펴보자

DispatcherServlet

• Spring MVC의 핵심으로 프론트 컨트롤러의 역할을 수행한다
  • 여기서 프론트 컨트롤러란 여러 컨트롤러가 가지는 공통기능들을 추출하여 사전에 한번에 처리하는 패턴이다
• HandlerMapping, HandlerAdapter, ViewResolver 등 여러 요소들을 필요에 맞게 사용할 수 있도록 도와준다
• 프론트 컨트롤러로서 들어오는 모든 HTTP 요청을 처리하고 적절한 핸들러에 해당 요청을 전달하고 응답을 생성하는 역할을 수행한다

HandlerMapping

• 들어오는 HTTP 요청을 적절한 핸들러에 매핑하는 기능을 수행한다
• 요청의 URL, Http Method, Http Header 등의 정보를 기반으로 어떤 핸들러가 이를 처리할지 결정한다

HandlerAdapter

• DispatcherServlet과 Handler의 사이에 위치하며 상호작용을 돕는다
• HandlerMapping에 의해 요청을 처리할 핸들러를 DispatcherServlet으로부터 전달받아 HandlerAdapter가 해당 핸들러를 실행시킨다
• 핸들러 수행결과 반환값을 ModelAndView로 담아 DispatcherServlet에게 전달한다

Handler

• 특정 Http 요청에 해당되는 주요 비즈니스 로직을 처리하는 부분이다
• 다른 이름으로 Controller라고도 부른다

ViewResolver

• 핸들러에서 반환된 뷰 이름을 실제 뷰 템플릿으로 매핑하는 역할을 수행한다
  • 즉, View를 반환한다
• JSP, Thymeleaf 등 다양한 뷰 템플릿 기술을 지원한다

View

• 뷰 템플릿을 의미하며 실제로 Client에게 응답을 렌더링한다
